GERBANG LOGIKA

GERBANG LOGIKA DAN TABEL KEBENARAN

Gerbang Logika

Gerbang logika atau logic gates adalah proses pengolahan input bilangan biner dengan teori matematika boolean. Seperti yang kita ketahui, bilangan biner sendiri terdiri dari angka 1 dan 0.Logic gate ini direpresentasikan menggunakan tabel kebenaran.Jika memiliki nilai bener (true) akan ditunjukan dengan angka "1". Sebaliknya, jika memiliki nilai salah (false) akan ditunjukkan dengan angka "0".

Fungsi Gerbang Logika

Gerbang logika memiliki fungsi untuk melakukan fungsi dasar untuk membentuk sirkuit digital yang terintegritas .Kebanyakan logic gate menggunakan bilangan biner 0 atau 1 bisa juga disebut true atau false. Biasanya terdiri dari dua buah nilai input dan satu nilai output.

Tabel Kebenaran

 Tabel kebenaran adalah tabel yang digunakan untuk melihat nilai kebenaran dari suatu pernyataan.Disini tabel kebenaran dapat diartikan sebagai tabel yang berisi kombinasi-kombinasi variabel masukan (input) yang menghasilkan keluaran (output) yang logis.

Jenis-jenis gerbang logika

Terdapat beberapa jenis logic gate yang umum di gunakan. Berikut adalah jenis-jenis gerbang logika dan tabel kebenaran.

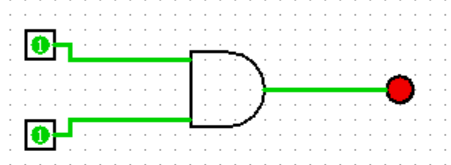

1.Gerbang AND

Jenis pertama adalah gerbang AND. gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1.

2.Gerbang OR

Jenis kedua adalah gerbang OR. Sama seperti gerbang sebelumnya, gerbang ini juga memerlukan dua input untuk menghasilkan satu output. Gerbang OR ini akan menghasilkan output 1 jika semua atau salah satu input merupakan bilangan biner 1. Sedangkan output akan menghasilkan 0 jika semua inputnya adalah bilangan biner 0.

3.Gerbang NOT

Jenis berikutnya adalah gerbang NOT. Gerbang NOT ini berfungsi sebagai pembalik keadaan. Jika input bernilai 1 maka outputnya akan bernilai 0 dan begitu juga sebaliknya.

4.Gerbang NAND

Selanjutnya adalah gerbang NAND.Gerbang NAND ini adalah gabungan dari gerbang AND dan gerbang NOT. Karena itu output yang dihasilkan dari gerbang NAND ini adalah kebalikan dari gerbang AND.

5.Gerbang NOR

Berikutnya adalah gerbang NOR.Gerbang NOR ini adalah gabungan dari gerbang OR dan gerbang NOT.Sehingga output yang dihasilkan dari gerbang NOR ini adalah kebalikan dari gerbang OR.

6.Gerbang XOR

Jenis berikutnya adalah gerbang XOR.Gerbang XOR ini memerlukan dua input untuk menghasilkan satu output .Jika input berbeda (misalkan:input A=1, input B=0) maka output yang dihasilkan adalah bilangan biner 1.Sedangkan jika input adalah sama maka akan menghasilkan output dengan bilangan biner 0.

7.Gerbang XNOR

Jenis yang terakhir adalah gerbang XNOR. Gerbang XNOR ini memerlukan dua input untuk menghasilkan satu output.Jika input berbeda (misalkan:input A=1,input B=0) maka output yang dihasilkan adalah bilangan biner 0.Sedangkan jika input adalah sama maka akan menghasilkan output dengan bilangan biner 1.

Kesimpulan

Gerbang logika adalah komponen elektronik untuk operasi logika,memiliki tebal kebenaran yang menunjukkan hasil operasi berdasarkan input. Tabel kebenaran adalah representasi garafis hasil operasi logika dengan semua kombinasi input dan output. Penting untuk desain rangkaian logika dan prediksi output.
